Dự án thay thế lắp đặt Rơ le bảo vệ trạm 110/220kV và rơ le bảo vệ tổ máy 300-330MW – Nhà Máy Nhiệt điện Uông Bí

Khách hàng: Công ty Nhiệt điện Uông Bí, Tổng công ty phát điện 1

Năm thực hiện: 2023

pt-tech Giải pháp kỹ thuật cho các nhà máy điện!

1. Thông tin nhà máy

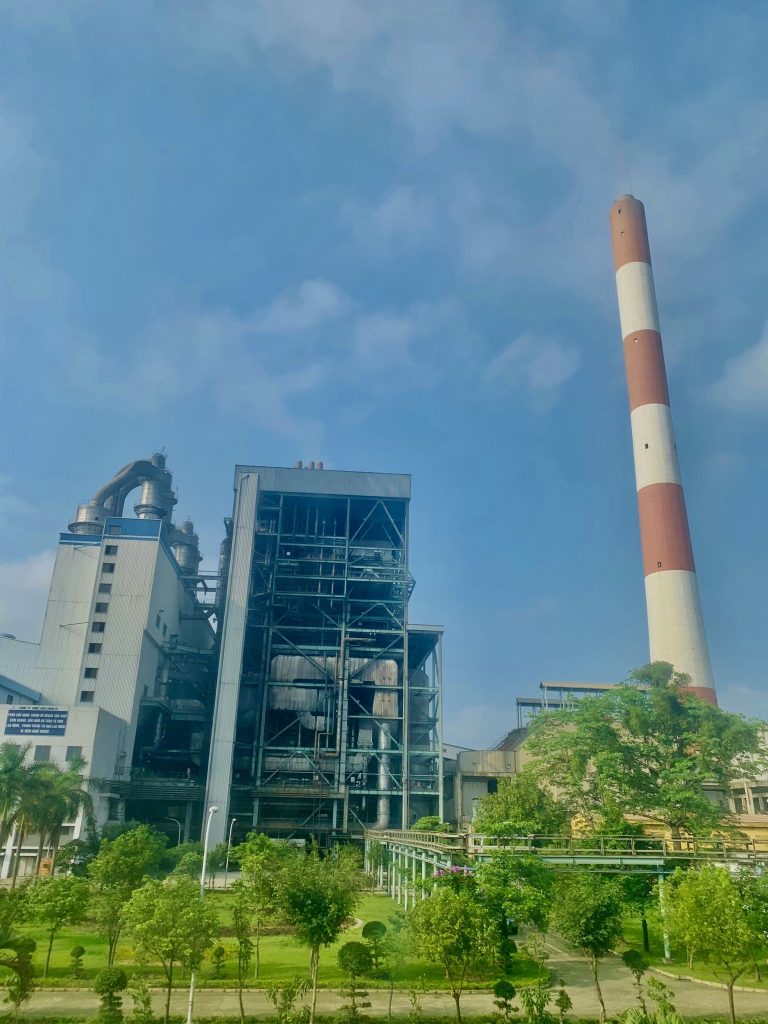

Nhà máy Nhiệt điện Uông Bí được khởi công xây dựng ngày 19/05/1961 và là công trình nhiệt điện lớn nhất miền Bắc lúc bấy giờ. Công suất ban đầu của Nhà máy là 48 MW (gồm 4 tổ máy 12 MW). Đến nay, tổng công suất của Nhà máy là 630 MW với 2 tổ máy nhiệt điện than với công suất 300MW và 330MW, sử dụng công nghệ nhiệt điện ngưng hơi truyền thống. Sản lượng điện sản xuất hằng năm theo thiết kế là 3,78 tỷ kwh.

2. Tổng quan dự án

– Về hệ thống hiện hữu:

Rơ le bảo vệ MC112 hiện hữu sử dụng rơ le 7SJ61bảo vệ quá dòng thiếu chức năng bảo vệ khoảng cách
Rơ-le bảo vệ quá dòng 02 phía 110/220kV máy biến áp AT9 không có chức năng quá dòng có hướng do Rơ le bảo vệ hiện hữu sử dụng loại rơ le P122 không tích hợp chức năng bảo vệ quá dòng có hướng.
Rơ-le bảo vệ so lệch 87S.1 bảo vệ cho thanh cái C23 trạm 220kV Rơ le hiện hữu sử dụng loại Micom P122 bảo vệ so lệch theo nguyên lý tổng trở cao, không làm việc theo nguyên lý tổng trở thấp, không phù hợp quy định hiện hành của EVN

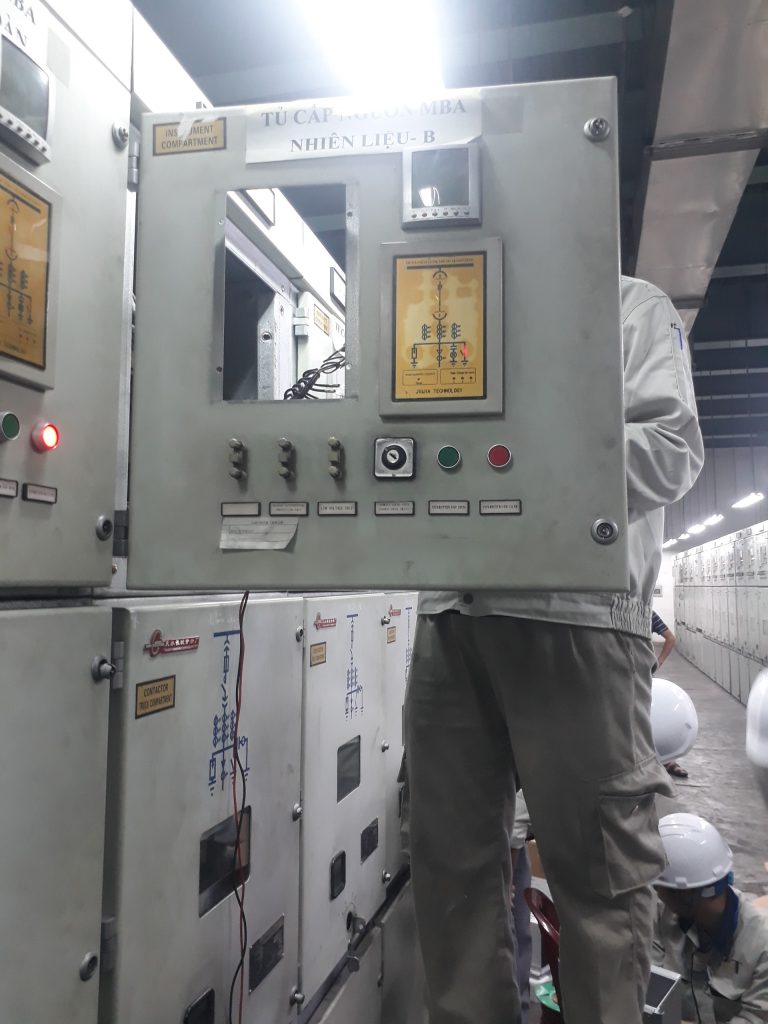

Rơ le bảo vệ MBA nhiên liệu số 2 thuộc tổ máy 330MW, mã NR RCS-9624 CN, Thiết bị rơ le bảo vệ MBA nhiên liệu số 2 đang sử dụng tạm thời thiết bị rơ le không đúng chủng loại.

– Rơ le NR RCS-9627 CN bảo vệ động cơ quạt gió chính B tổ máy 330MW bị lỗi.

– Phương án đề xuất:

– Đối với ngăn MC112, lắp bổ sung rơ le BVKC F21 ( Dùng Sip 5 của hãng Siemens)

– Đối với 2 phía 110/220kV của MBA AT9, thay thế bằng rơ le F67 có chức năng bảo vệ quá dòng có hướng (Dùng Sip 5 của hãng Siemens)

– Đối với thanh cái C23, thay thế bằng rơ le F87S1 bảo vệ so lệch tổng trở thấp (Dùng Sip 5 của hãng Siemens)

– Còn đối với rơ le bảo vệ MBA nhiên liệu số 2, rơ le bảo vệ động cơ quạt gió chính B của tổ máy 330MW thì thay thế bằng chính loại rơ le mà nhà máy hiện đang sử dụng.
